Panduan Service Monitor II Trouble Shooting Rangkaian HORISONTAL

OK melanjutkan pembahasan kemarin tentang blok HORISONTAL, berikut ini kang EKO akan coba membahas troubleshooting seputar permasalahan blok rangkaian HORISONTAL.

OK langsung saja ya....

Kerusakan yang sering terjadi di rangkaian horisontal :

1. Transistor horisontal konslet / rusak : ini akan menyebabkan monitor mati. Di beberapa monitor kerusakan transistor horisontal akan menimbulkan bunyi tik..tik..tik..dst ketika monitor dinyalakan dan layar gelap alias mati dan lampu power akan berkedip, tapi kadang tidak ada bunyi sama sekali dan lampu power mati total atau kadang stanby.
Solusi : Ganti Transistor Horisontal.

Persamaan Type Transistor horisontal : C5149, C5148, BU2508, BU2527AX, dan semua type transistor horisontal di sebagian besar monitor hampir sama dan setype.

2. Flyback Rusak / mati : akan menyebabkan monitor mati total dengan ciri hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti flyback dengan yang setype.

3. Flyback Bocor dan mengeluarkan desis serta loncatan bunga api ungu tapi monitor masih nyala.
Solusi : tambal kebocoran dengan menggunakan autosealer (dapat dibeli di bengkel sepeda motor).

4. Transistor Horisontal Size Rusak : akan menyebabkan lebar gambar tidak bisa diatur.
Solusi : Ganti transistor horisontal sizenya, biasanya TIP122, TIP31A, TIP41, dll

5. Dioda Horisontal Size rusak : ini juga akan menyebabkan lebar gambar tidak bisa di atur.
Solusi : ganti dengan dioda yg sejenis

6. ELCO B+ (B+ adalah tegangan kerja Tr Horisontal terutama pin kolektor) rusak / kering / melembung : ini akan menyebabkan tegangan B+ naik diatas normal dan bisa menyebabkan transistor horisontal konslet / rusak. Dan akibatnya monitor akan mati.
Solusi : Ganti dengan ELCO yang sejenis.

7. FET rusak : biasanya berseri IRF630, : ini akan menyebabkan monitor mati dan indikasinya seperti kerusakan transistor horisontal. FET ini rusak biasanya disebabkan oleh ELCO yg rusak.
Solusi : ganti dengan FET yg sejenis , IRF 630, IRF 740, FS12KM, dll

8. Dioda Output power suply untuk tegangan B+ rusak / short, ini juga menyebabkan monitor mati dengan ciri kerusakan hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti dengan dioda yang sejenis.

Oya ,... kalau transistor horisontal sering putus / rusak, biasanya ada elco yang kering atau flybacknya rusak.

OK demikian kira2x penjelasan tentang seputar permasalahan rangkaian horisontal monitor.

Selamat bereksperimen ........

Cara Service Monitor Samsung 551V Mati

Kemarin kang EKo baru saja dapat servisan Monitor samsung 551v, dengan kerusakan mati. Lampu led power tidak nyala sama sekali. Mau tahu Cara Service Monitor Samsung 551V Mati...?

OK, berikut Indikasi awal monitor samsung 551v yang mati :

1. Lampu led power tidak nyala sama sekali

2. Kalau kabel listrik dicolokkan, akan terdengar bunyi "chekk", jadi kelihatannya listrik dari PLN masuk dan monitor sepertinya power suplynya bekerja.

3. Layar gelap sama sekali, yaa namanya aja mati ......


Berikut Cara Service Monitor Samsung 551V Mati :

1. Bongkar Monitor Samsung 551v tersebut, kalau belum tahu cara bongkarnya bisa membaca di sini.

2. Cari IC 7805 / xx05 yang lokasinya dekat dengan IC eprom 8 pin dekat IC Utama.
Komponen inilah yang menyebabkan monitor mati.

Analisanya :
IC 7805 digunakan untuk menghasilkan tegangan 5 volt. Tegangan ini digunakan untuk mensuply IC Utama yang paling besar. Biasanya kalau IC 7805 ini rusak, maka tegangan output yang di hasilkan oleh IC 7805 ini turun jadi 2-3 volt, dan akhirnya IC Utama tidak akan bekerja, padahal di IC utama inilah semua pengaturan monitor di proses.





3. ganti IC 7805 tersebut.

4. Selesai ...


Ok singkat saja yaa...... semoga berhasil....

Cara Memasang Infus Printer Canon IP1980



Kali ini kang Eko akan menoba menulis tentang cara memasang infus pada printer canon IP1980. Walaupun mungkin sudah termasuk artikel yg kadaluwarsa, tapi nggak apalah untuk melengkapi isi dari blog ini. OK bagi yg belum tahu mau tahu caranya ...?

OK langsung saja ya, berikut cara memasang infus pada Canon iP1980 :

Peralatan yg dibutuhkan :
1. Printer Canon IP 1980
2. Tabung infus / CISS (Continuous Ink Supply System)
3. Lakban / Isolasi.



OK langsung kita mulai Memasang Infus Printer Canon IP1980 :

1. Lepas stiker yang menempel pada catridge,

2. Buat lubang kecil yang harus sesuai dengan ukuran karet selang infus dengan bor/ cutter/ solder pada catridge seperti di gambar ini.

3. Khusus yang catrid warna tes dengan tissue untuk mengetahui lubang tinta Merah, biru dan kuning, atau lihat gambar.



4. Pasang selang infusnya pada lubang yang anda buat tadi sesuai dengan warna tinta. Sebelumnya biarkan tinta mengalir sampai ujung selang kemudian baru di pasang ke catrid

5. Kemudian pasang catridge nya pada printer

6. Pasang dan tempelkan plastik kecil segiempat atau lem (yg penting nempel kuat) untuk mengatur posisi selang tinta pada pada catridge hitam agar saat printer di hidupkan selang infusnya berjalan lancar jalan seperti pada gambar ini.



7. Atur selang sehingga tidak nyangkut ke body printer biasanya di tengah kang EKo lakban dengan body depan printer.

Ok selamat mencoba, Anda bisa berkreasi lain, tidak harus sama seperti ini, yang penting selang infus lancar gerakannya dan tidak nyangkut ke body printer, karena kalau nyangkut printer akan berhenti dan ada peringatan error 5100.

Panduan Service Monitor II BLOK HORISONTAL

Sudah seminggu lebih Kang Eko tidak sempet posting artikel baru. Rupanya memang menulis itu berat dan sulitnya minta ampun, tapi InsyaAllah Kang Eko akan berusaha untuk tetap menulis pengalaman kang Eko. OK kali ini kang Eko akan melanjutkan Panduan Service Monitor II yang sempat tertunda.

Kali ini kang Eko akan membahas tentang Panduan Service Monitor II BLOK HORISONTAL.
Horisontal adalah bagian monitor yang sangat penting, karena rangkaian ini berfungsi untuk membuka layar ke samping kanan dan kiri dan menyalakan fungsi flyback untuk menghasilkan tegangan tinggi yg menyuplai tabung.

Apa saja bagian komponen dari BLOK HORISONTAL ini ...?
Komponen utamanya adalah :
1. Transistor Horizontal
2. Trafo Oscilator
3. Transistor Oscilator
4. Flyback

Cara kerja rangkaian HORISONTAL

Tegangan kerja rangkaian ini adalah 60-90V yang disebut juga dengan tegangan B+ yang terhubung dengan kaki kolektor dari transistor Horizontal. Sinyal input masuk melewati IC Syncron yang kemudian diteruskan ke transistor penguat sinyal. Sinyal ini kemudian diteruskan ke trafo sinkron untuk diturunkan tegangannya dan menghasilkan output sinyal dan tegangan sekitar –0,01V yang diteruskan ke kaki basis Tr Horizontal sebagai input. Dengan adanya tegangan kerja B+ maka transistor horizontal yang mendapatkan input akan bekerja dan dengan defleksi yoke horizontal. Output transistor horizontal juga akan membuat Fly Back bekerja dan akan menghasilkan tegangan Anoda yang sangat tinggi. Adanya tegangan tinggi ini membuat elekron dari katoda tabung tertarik ke anoda dan terjadilah gambar melebar kesamping kanan dan kiri pada tabung.


Berikut ini Wujud dan bagian- bagian Blok HORISONTAL ( Monitor Advance Hitam 15" ) :

1. Transistor horisontal : berfungsi untuk menaikkan tegangan 80-125v menjadi tegangan tinggi AC sebagai tegangan kerja flyback. Macam type transistor horisontal : C5149, BU2508, BU2527AX, C5148, dll.

2. FLYBACK : berfungsi untuk menghasilkan tegangan tinggi anoda tabung 26 kilo volt.
tiap monitor memiliki type flyback yang berbeda.

3. YOKE Horisontal : untuk membuka layar ke kanan dan ke kiri.

4. Trafo Oscilator : berfungsi untuk menghasilkan sinyal input BASIS Transistor horisontal.

5. Kondensator Mylar : berfungsi untuk mengatur lebar gambar, biasanya ukurannya 392-602 2000v

6. FET IRF 630 : berfungsi untuk mengubah tegangan 50v ke 75-125 volt yang dibutuhkan untuk tegangan kerja transistor horisontal.


Di bawah ini adalah bagan PCB Blok Horisontal (Monitor Advance 15 hitam)



1. Transistor Horisontal.
2. Flyback.
3. Port Yoke Horisontal
4. Trafo dan transistor oscilator
5. Transistor Horisontal Size (untuk mengatur lebar gambar )
6. Bagian Power Supply Horisontal.
7. FET IRF 630


met mencoba...................

Panduan Service Monitor II Trouble Shooting Rangkaian HORISONTAL

OK melanjutkan pembahasan kemarin tentang blok HORISONTAL, berikut ini kang EKO akan coba membahas troubleshooting seputar permasalahan blok rangkaian HORISONTAL.

OK langsung saja ya....

Kerusakan yang sering terjadi di rangkaian horisontal :

1. Transistor horisontal konslet / rusak : ini akan menyebabkan monitor mati. Di beberapa monitor kerusakan transistor horisontal akan menimbulkan bunyi tik..tik..tik..dst ketika monitor dinyalakan dan layar gelap alias mati dan lampu power akan berkedip, tapi kadang tidak ada bunyi sama sekali dan lampu power mati total atau kadang stanby.
Solusi : Ganti Transistor Horisontal.

Persamaan Type Transistor horisontal : C5149, C5148, BU2508, BU2527AX, dan semua type transistor horisontal di sebagian besar monitor hampir sama dan setype.

2. Flyback Rusak / mati : akan menyebabkan monitor mati total dengan ciri hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti flyback dengan yang setype.

3. Flyback Bocor dan mengeluarkan desis serta loncatan bunga api ungu tapi monitor masih nyala.
Solusi : tambal kebocoran dengan menggunakan autosealer (dapat dibeli di bengkel sepeda motor).

4. Transistor Horisontal Size Rusak : akan menyebabkan lebar gambar tidak bisa diatur.
Solusi : Ganti transistor horisontal sizenya, biasanya TIP122, TIP31A, TIP41, dll

5. Dioda Horisontal Size rusak : ini juga akan menyebabkan lebar gambar tidak bisa di atur.
Solusi : ganti dengan dioda yg sejenis

6. ELCO B+ (B+ adalah tegangan kerja Tr Horisontal terutama pin kolektor) rusak / kering / melembung : ini akan menyebabkan tegangan B+ naik diatas normal dan bisa menyebabkan transistor horisontal konslet / rusak. Dan akibatnya monitor akan mati.
Solusi : Ganti dengan ELCO yang sejenis.

7. FET rusak : biasanya berseri IRF630, : ini akan menyebabkan monitor mati dan indikasinya seperti kerusakan transistor horisontal. FET ini rusak biasanya disebabkan oleh ELCO yg rusak.
Solusi : ganti dengan FET yg sejenis , IRF 630, IRF 740, FS12KM, dll

8. Dioda Output power suply untuk tegangan B+ rusak / short, ini juga menyebabkan monitor mati dengan ciri kerusakan hampir sama dengan kerusakan transistor horisontal.
Solusi : ganti dengan dioda yang sejenis.

Oya ,... kalau transistor horisontal sering putus / rusak, biasanya ada elco yang kering atau flybacknya rusak.

OK demikian kira2x penjelasan tentang seputar permasalahan rangkaian horisontal monitor.

Selamat bereksperimen ........

Cara Service Monitor LG505G Garis Putih di Tengah Layar

Kali ini kang Eko akan membahas monitor LG. Kerusakan monitor dengan tampilan hanya 1 garis putih horisontal ditengah layar, sangat sering terjadi, terutama di monitor LG 15". Mau tahu caranya ....?

baik langsung saja yaa....

Indikasi Kerusakan Monitor :

1. Tampilan monitor hanya 1 garis putih horisontal di tengah layar.
2. tampilan monitor Ok tapi kadang muncul garis-garis putih horisontal secara acak dan jumlahnya tidak pasti.
3. Tampilan monitor menggulung di bagian bawah / kadang di atas yang menggulung

Cara Service Monitor LG505G Garis Putih Horisontal di Tengah Layar :

1. Bongkar Monitor dengan melepas keempat sekrupnya.
2. Cari IC Vertikalnya, biasanya bentuknya seperti kursi dan ada pendingin aluminium dan letaknya di bawah rangkaian horisontal / flyback

3. Amati bagian solderan IC vertikal, biasanya retak, Solder Ulang saja.
4. Selesai.

Oya, kerusakan ini tidak hanya di alami oleh LG tapi juga oleh yang lain, misal : Samsung.

Selamat Mencoba

Mengenal Peralatan Instalasi Listrik Rumah Tinggal

Anda pasti sudah mengenal peralatan listrik yang terpasang dirumah anda seperti sakelar, stop kontak, steker, sekering dan lainnya. Dan untuk anda yang awam dengan dunia listrik, artikel kali ini akan mengajak anda untuk mengenal fungsi dan jenis peralatan listrik tersebut secara umum.

Pengenalan peralatan listrik instalasi listrik rumah tinggal ini akan dimulai dengan Bargainser.


BARGAINSER

Bargainser merupakan alat yang berfungsi sebagai pembatas daya listrik yang masuk ke rumah tinggal, sekaligus juga berfungsi sebagai pengukur jumlah daya listrik yang digunakan rumah tinggal tersebut (dalam satuan kWh). Ada berbagai batasan daya yang dikeluarkan oleh PLN untuk konsumsi rumah tinggal, yaitu 220 VA, 450 VA, 900 VA, 1.300 VA, dan 2.200 VA.

Pada bargainser terdapat tiga bagian utama, yaitu:
- MCB atau Miniature Circuit Breaker, berfungsi untuk memutuskan aliran daya listrik secara otomatis jika daya yang dihantarkan melebihi nilai batasannya. MCB ini bersifat on/off dan dapat juga berfungsi sebagai sakelar utama dalam rumah. Jika MCB bargainser ini dalam kondisi off, maka seluruh aliran listrik dalam rumah pun terhenti. Sakelar ini biasanya dimatikan pada saat akan dilakukan perbaikan instalasi listrik dirumah.

- Meter listrik atau kWh meter, alat ini berfungsi untuk mengukur besaran daya yang digunakan oleh rumah tinggal tersebut dalam satuan kWh (kilowatt hour). Pada bargainser, meter listrik berwujud deretan angka secara analog ataupun digital yang akan berubah sesuai penggunaan daya listrik.

- Spin Control, merupakan alat kontrol penggunaan daya dalam rumah tinggal dan akan selalu berputar selama ada daya listrik yang digunakan. Perputaran spin control ini akan semakain cepat jika daya listrik yang digunakan semakin besar, dan akan melambat jika daya listrik yang digunakan berkurang/sedikit.

Pada kanal output Bargainser biasanya terdapat 3 kabel, yaitu kabel fasa, kabel netral dan kabel ground yang dihubungkan ketanah. Listrik dari PLN harus dihubungkan dengan bargainser terlebih dahulu sebelum masuk ke instalasi listrik rumah tinggal.

PENGAMAN LISTRIK

Instalasi listrik rumah tinggal pun membutuhkan pengaman yang berfungsi untuk memutuskan rangkaian listrik apabila terjadi gangguan pada instalasi listrik rumah tinggal tersebut, seperti gangguan hubung singkat atau short circuit atau korsleting.

Terdapat dua jenis pengaman listrik pada instalasi listrik rumah tinggal, yaitu:
- Pengaman lebur biasa atau biasa disebut sekering, alat pengaman ini bekerja memutuskan rangkaian listrik dengan cara meleburkan kawat yang ditempatkan pada suatu tabung apabila kawat tersebut dialairi arus listrik dengan ukuran tertentu.

- Pengaman listrik thermis, biasa disebut MCB dan merupakan alat pengaman yang akan memutuskan rangkaian listrik berdasarkan panas .








SAKELAR

Sakelar atau switch merupakan komponen instalasi listrik yang berfungsi untuk menyambung atau memutus aliran listrik pada suatu pemghantar.
Berdasarkan besarnya tegangan, sakelar dapat dibedakan menjadi:
- sakelar bertegangan rendah.
- Sakelar tegangan menengah.
- Sakelar tegangan tinggi serta sangat tinggi.








Sedangkan berdasarkan tempat dan pemasangannya, sakelar dapat dibedakan menjadi :
- Sakelar in-bow, sakelar yang ditanam didalam tembok.
- Sakelar out-bow, sakelar yang dipasang pada permukaan tembok.

Jenis sakelar berikutnya dapat dibedakan berdasarkan fungsinya, yaitu:
- Sakelar on-off, merupakan sakelar yang bekerja menghubungkan arus listrik jika tombolnya ditekan pada posisi on. Untuk memutuskan hubungan arus listrik, tombol sakelar harus ditekan pada posisi off. Sakelar jenis ini biasanya digunakan untuk sakelar lampu.

- Sakelar push-on, merupakan sakelar yang menghubungkan arus listrik jika tombolnya ditekan pada posisi on dan akan secara otomatis memutus arus listrik, ketika tombolnya dilepas dan kembali ke posisi off dengan sendirinya. Biasanya sakelar jenis ini digunakan untuk sakelar bel rumah.

Berdasarkan jenis per-unitnya, sakelar dapat dibedakan menjadi dua jenis, yaitu:
- Sakelar tunggal, merupakan sakelar yang hanya mempunyai satu buah kanal input yang terhubung dengan sumber listrik, serta kanal output yang terhubung dengan beban listrik/alat listrik yang digunakan.

- Sakelar majemuk, merupakan sakelar yang memiliki satu buah kanal input yang terhubung dengan sumber listrik, namun memiliki banyak kanal output yang terhubung dengan beberapa beban/alat listrik yang digunakan. Jumlah kanal output tergantung dari jumlah tombol pada sakelar tersebut.








STOP KONTAK

Stop kontak, sebagian mengatakan outlet, merupakan komponen listrik yang berfungsi sebagi muara hubungan antara alat listrik dengan aliran listrik. Agar alat listrik terhubung dengan stop kontak, maka diperlukan kabel dan steker atau colokan yang nantinya akan ditancapkan pada stop kontak.

Berdasarkan bentuk serta fungsinya, stop kontak dibedakan menjadi dua macam, yaitu:
- Stop kontak kecil, merupakan stop kontak dengan dua lubang (kanal) yang berfungsi untuk menyalurkan listrik pada daya rendah ke alat-alat listrik melalui steker yang juga berjenis kecil.

- Stop kontak besar, juga nerupakan stop kontak dengan dua kanal AC yang dilengkapi dengan lempeng logam pada sisi atas dan bawah kanal AC yang berfungsi sebagai ground.sakelar jenis ini biasanya digunakan untuk daya yang lebih besar.








Sedangkan berdasarkan tempat pemasangannya. Dikenal dua jenis stop kontak, yaitu:
- Stop kontak in bow, merupakan stop kontak yang dipasang didalam tembok.
- Stop kontak out bow, yang dipasang diluar tembok atau hanya diletakkan dipermukaan tembok pada saat berfungsi sebagai stop kontak portable.








STEKER

Steker atau Staker atau yang kadang sering disebut colokan listrik, karena memang berupa dua buah colokan berbahan logam dan merupakan alat listrik yang yang berfungsi untuk menghubungkan alat listrik dengan aliran listrik, ditancapkan pada kanal stop kontak sehingga alat listrik tersebut dapat digunakan.






Berdasarkan fungsi dan bentuknya, steker juga memliki dua jenis, yaitu:
- Steker kecil, merupakan steker yang digunakan untuk menyambung alat-alat listrik berdaya rendah, misalnya lampu atau radio kecil, dengan sumber listrik atau stop kontak.

- Steker besar, merupakan steker yang digunakan untuk alat-alat listrik yang berdaya besar, misalnya lemari es, microwave, mesin cuci dan lainnya, dengan sumber listrik atau stop kontak. Steker jenis ini dilengkapi dengan lempeng logam untuk kanal ground yang berfungsi sebagai pengaman.

KABEL

Kabel listrik merupakan komponen listrik yang berfungsi untuk menghantarkan energi listrik ke sumber-sumber beban listrik atau alat-alat listrik.

Untuk instalasi listrik rumah tinggal, kabel yang digunakan biasanya berjenis sebagai berikut:
- NYA, kabel jenis ini merupakan kabel listrik yang berisolasi PVC dan berintikan/berisi satu kawat. Jenisnya adalah kabel udara atau tidak ditanam dalam tanah. Kabel listrik ini biasanya berwarna merah, hitam, kuning atau biru. Isolasi kawat penghantarnya hanya satu lapis, sehingga tidak cukup kuat terhadap gesekan, gencetan/tekanan atau gigitan binatang seperti tikus. Karena kelemahan pada isolasinya tersebut maka dalam pemasangannya diperlukan pelapis luar dengan menggunakan pipa conduit dari PVC atau besi.

- NYM, merupakan kabel listrik yang berisolasi PVC dan berintikan kawat lebih dari satu, ada yang 2, 3 atau 4. Jenis kabel udara dengan warna isolasi luar biasanya putih dan warna isolasi bagian dalam beragam, karena isolasi yang rangkap inilah maka kabel listrik NYM ini relative lebih kuat terhadap gesekan atau gencetan/tekanan.

- NYY, kabel listrik jenis ini merupakan kabel berisolasi PVC, berintikan 2, 3 atau 4 dengan warna isolasi luarnya hitam. Jenis kabel tanah, sehingga tahan terhadap air dan gencetan atau tekanan.

- NYMHYO, kabel jenis ini merupakan kabel serabut dengan dua buah inti yang terdiri dari dua warna. Kabel jenis ini biasa digunakan pada loudspeaker, sound sistem, lampu-lampu berdaya kecil sampai sedang.

Demikian sekilas pengenalan peralatan-perlatan listrik untuk instalasi listrik rumah tinggal, keterangan fungsi, bentuk/konstruksi dan cara kerja dari masing-masing alat merupakan penjelasan secara umum.

Listrik off, Genset on, Listrik on (lagi), lha koq MCB jeglek??

Listrik off, Genset on, Listrik on (lagi), lha koq MCB jeglek??

Sesuai dengan judulnya. Listrik mati, Genset otomatis langsung hidup. semua lancar, permasalahan terjadi ketika listrik mulai hidup lagi. semua MCB koq jadi njeglek!?

Diurai permasalahannya satu persatu, angkatan tidak melonjak, beban tidak bertambah, nah trus kenapa MCB bisa njeglek? ternyata ketika listrik mati, (disengaja mati oleh PLN, bukan karena travo meleduk dll) ketika dinyalakan lagi, mereka menambah voltage untuk mengantisipasi angkatan yang sangat besar. Seketika itu juga voltage menjadi drop karena angkatan yang sangat besar. Pantes ajah MCB yang mengarah ke Genset langsung njeglek!

Wah ini bahaya.. may day, may day.. bahaya is on the way

Trus gimana menghindari lonjakan/drop voltage tersebut?? dipasanglah timmer. Perburuan dilanjutkan ke toko listrik. didapat timmer yang lumayan bagus. bisa diset menit, detik, jam. ketika arus terputus dan tersambung lagi, timmer ini akan menahan beberapa waktu (saya set 10menit) menunggu kira-kira listrik benar2 stabil.

Timmer dibungkus plastik trus dibawa pulang, ndak lupa minta nota kambek tacik-e.

Instalasi dimulai, permasalahan baru timbul. menurut petunjuk manual, timmer hanya mampu max 5A padalah arus yang dibutuhkan sekitar 20A. waduh gimana neeh?? datang lagi ke toko listrik-nya tacik-e. “Cik timmer ini cuma buat 5A padalah aku butuhnya 20A”, tanyaku. “oh itu tok pasangno mbek kontaktor, yang 20A, yang 100A juga ada”, jawab tacik-e. ok kontaktor dibeli. fungsinya persis seperti relay, hanya dia kapasitas Ampere-nya besar dan “trigger”-nya pake arus ac.

dirakit, dipasang timmer dengan kontaktor, wah trus box-nya pake apa yah?? kebetulan ada bekas power supply nganggung. ya udah dipake itu aja. selesai.

nah ngetestnya gimana neh? wah nunggu PLN mematikan listriknya secara sengaja..

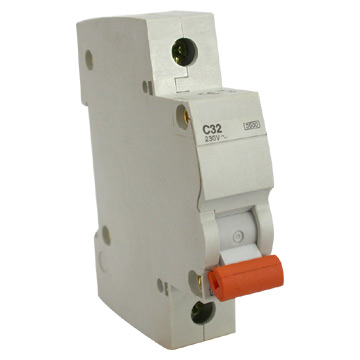

MCB(miniatur circuit breaker)

Mcb adalah sebuah alat yang di pakai untuk instalasi listrik.yang terdiri dari 1 fasa dan 2 fasa,tergantung dari pemakaian.
Biasanya mcb di pakai untuk sekering/fuse/pengaman untuk instalasi listrik di rumah maupun di gedung,pabrik dan lain sebagainya tapi fungsi mcb untuk PLN adalah sebagai alat ukur daya yang terpasang.misalnya apa bila daya yang terpasang di suatu rumah 1300 watt maka mcb yang terpasang di Kwh rumah tersebut menggunakan mcb 6 ampere.tapi bisa juga berfungsi sebagai sekering/pengaman jika terjadi hubungan pendek/konsleting listrik.
Mcb sangat mudah di beli di toko-toko listrik,biasanya mcb terdiri dari banyak merk dan dengan harga berkisar dari Rp 5000 sampai dengan Rp50.000,tergantung dari merk dan kualitasnya.
Perbedaan antara mcb yang SNI dengan mcb yang biasa/mcb yang murah adalah sebagai berikut:
Bila mcb yang SNI kalau kita buka isi dalamnya terdiri dari berbagai alat,kumparan,sakelar on/off,pendingin dan lain sebagainya.
Sedangkan mcb yang murah/biasa/yang tidak punya label SNI,kalau kita buka isi dalamnya hanya menggunakan kabel penghubung dan sakelar on/off saja.maka dari itu mcb yang SNI lebih berat kalau kita pegang,sedangkan mcb yang biasa itu sangat ringan,dan kalau kita menekan tuas mcb yang SNI akan lebih halus suaranya.sedangkan untuk mcb yang biasa suaranya sangat keras dan kasar.itulah salah satu perbedaan mcb yang SNI dengan yang biasa.
Cara kerja mcb:
Memproteksi arus lebih yang di sebabkan oleh beban lebih dan arus lebih karna terjadi hubungan pendek listrik.cara kerja dari mcb yaitu untuk memutuskan hubungan yang di sebabkan hubungan pendek maupun arus lebih dengan rilei yang terpasang di dalam mcb itu sendiri.

ASUS No.1 Notebook Paling Handal

RESCUECOM melalui laporan Computer Reability report mencatatkan ASUS sebagai Notebook paling handal dengan total nilai 1791. Apple merupakan kompetitor terdekat dengan selisih nilai 1267 poin. Perlu diketahui bahwa RESCUECOM merupakan perusahaan penyedia jasa perbaikan komputer terbesar di Amerika. Data terbaru  itu dirilis pada 30 Agustus 2010.

RESCUECOM  membandingkan setiap jumlah telepon yang masuk ke  call center. Dari beberapa produsen komputer dunia ASUS jauh lebih mengungguli perusahaan lain dengan jumlah telepon pengaduan yang kecil. Dengan total nilain 1791 ini mampu menempatkan ASUS sebagai pemimpin baru dalam sektor kehandalan PC. Bukan seperti ini jadinya jika tidak ada usaha. Mereka telah banyak menginvestasikan sumber daya yang berkualitas demi memastikan produk-produknya berkualitas tinggi. Konsumen turut dibuat untung dengan layanan purna jual yang juga tinggi. Sesuai dengan motonya, Persistent Perfection diusung untuk mengupayakan kesempurnaan dalam setiap detail produksi. Untuk di Indonesia sendiri, ASUS menduduki peringkat ke-4 dalam pasar komputer portable.

www.squaretrade.com

Selain itu, Square Trade sebagai lembaga penyedia jasa garansi independen terebesar di Amerika juga merilis laporannya pada 16 November 2009. Dengan melakukan analisa kegagalan lebih dari 30.00 laptop baru yang diproduksi oleh 9 perusahaan notebook selama 3 tahun. Sampel yang diambil sebesar 1000 unit notebook. Menurut survey ini, ASUS merupakan notebook yang paling handal dibandingkan kesembilan pesainnya, Toshiba, Sony, Apple, DEll, Lenovo, Acer, Gateway dan HP (Hewlett-Packard).

-Dari grafik tersbut terlihat bahwa ASUS memiliki tingkat kerusakan 15.6 % sedangkan produk dengan kahandalan terburuk ditempati oleh HP. www.rescuecom.com

Beragam prestasi lainnya juga berhasil dikukuhkan oleh ASUS, beberapa diantaranya:

• No.1 dalam kulitas dan pelayanan. Hal ini terbukti dengan diberikannya pengahrgaan sebagai perusahaan yang memiliki kualitas dan pelayanan terbaik oleh The Wall Street Journal Asia.
• Brand No.1 untuk penjualan Motherboard di dunia. Sejak tahu 1992 ASUS telah banyak menjual 260.000.000 motherboard. Sedangkan di tahun 2009, 1 dari 3 komputer yang terjual di dunia menggunakan motherboard ASUS.
• TOP 10 perusahaan IT di dunia. Oleh Business Week USA menganugerahkan ASUS sebagai Top 10 peusahaan IT dunia selama 12 tahun berturut-turut.
• 3268 Perngahargaan di tahun 2009. ASUS telah memenangkan perngahrgaan sejumlah 3.268 yang diberikan oleh organisasi teknologi terpandang dan media IT sedunia.
• Pertama Ramah Lingkungan. ASUS merupakan notebook pertama du dunia yang meraih sertifikat EU Flower ECO untuk komputer dekstop dan Sertifikat EuP untuk Notebook.
• NAG Hardware Award (2011). Dengan prestasi sebagai High value graphics card, performa unggul dengan harga yang terjangkau oleh NAG (New Age Gaming) dari Afrika Selatan.
• Best Performance Award (2011). Prestasi ini diperoleh dari keluarannya ASUS LS248H yang diberikan oleh IT.com.cn, China.

PEGASUS (www.asus.com)

Sebagai informasi tambahan dan informasi menarik bagaimana seara ASUS ini lahir pada awalnya. Kata ‘ASUS’ diambil dari empat huruf terakhir kata Pegasus, kuda bersayap dalam mitologi Yunani yang menggambarkan inspirasi seni dan pembelajaran. ASUS menjelmakan kekuatan, semangat kreatif dan kemurnian yang disimbolkan oleh makhluk mitos yang megah dan lincah, membubung menuju puncak baru kualitas dan inovasi dengan setiap produk yang diluncurkannya ke pasaran (id.asus.com).

10 PERINGKAT LAPTOP TERBAIK TAHUN 2010

1. Peringkat Pertama DELL INSPIRON 14 SPESIFIKASI : Processor : Intel Core 2 Duo T6600, Memory : 4 GB, Hard Drive : 320 GB, Screen Resolution : 1366×768, Video Card : Intel GMA 4500MHD, Video Memory : 3 GB, Battery Life : 6,5 hour, Optical Drive : CD/DVD Burner, Garansi : 1 Tahun, WIFI : Ada, Webcam : 1,3 MP, Memory Card Reader : 7-in-1 Card reader, Audio : Integrated, Height : 1,2 In,  Weight : 5,1 lbs, Ukuran Layar : 14,o in, Operating System : Windows 7 Premium 64bit . Harga : $ 603,85

2. Peringkat Kedua HP COMPAQ 6730b

SPESIFIKASI :

Processor : Intel Core 2 Duo P8600, Memory : 2 GB, Hard Drive : 320 GB, Screen Resolution : 1280×800, Video Card : Intel GMA 4500MDH, Video Memory : 3 GB, Battery Life : 6 hour, Optical Drive : DVD +/- RW, Garansi : 1 Tahun, WIFI : Ada, Webcam : VGA, Memory Card Reader : tidak ada, Audio : Integrated, Height : 1,3 In,  Weight : 5,9 lbs, Ukuran Layar : 15,4 in, Operating System : Windows 7 Pro

Harga : $ 911,87

3. Peringkat Ketiga SONY VAIO SR SERIES SPESIFIKASI : Processor : Intel Core 2 Duo T6600, Memory : 4 GB, Hard Drive : 250 GB, Screen Resolution : 1280×800, Video Card : Intel GMA 4500MHD, Video Memory : 512 MB, Battery Life : 6,5 hour, Optical Drive : DVD +/- RW, Garansi : 1 Tahun, WIFI : Ada, Webcam : Integrated, Memory Card Reader : SD/CPRM, Audio : Integrated, Height : 1,5 In,  Weight : 4,4 lbs, Ukuran Layar : 13,3 in, Operating System : Windows 7 Premium 64bit . Harga : $ 949,99

4. Peringkat Keempat DELL INSPIRON 15

SPESIFIKASI :

Processor : Intel Core 2 Duo T4300, Memory : 2 GB, Hard Drive : 320 GB, Screen Resolution : 1366×768, Video Card : Intel GMA X4500HD, Video Memory : 256 MB, Battery Life : 3 hour, Optical Drive : DVD +/- RW, Garansi : 1 Tahun, WIFI : Ada, Webcam : 1,3 MP, Memory Card Reader : 7-in-1 Card reader, Audio : Integrated, Height : 1,5 In,  Weight : 5,8 lbs, Ukuran Layar : 15,6 in, Operating System : Windows 7 Premium 64bit .

Harga : $ 649,99

5. Peringkat Kelima APPLE MACBOOK

SPESIFIKASI : Processor : Intel Core 2 Duo 2,26 GHZ, Memory : 3 GB, Hard Drive : 250 GB, Screen Resolution : 1280×800, Video Card : GeForce 9400M, Video Memory : 256 MB, Battery Life : 7 hour, Optical Drive : DVD +/- RW, Garansi : 1 Tahun, WIFI : Ada, Webcam : iSight, Memory Card Reader : Tidak ada, Audio : Integrated, Height : 1,1 In,  Weight : 4,7 lbs, Ukuran Layar : 13,3 in, Operating System : Mac OS Tiger . Harga : $ 999,99

6. Peringkat Keenam GATEWAY 7802U

SPESIFIKASI :

Processor : Intel Core 2 Duo T6600, Memory : 4 GB, Hard Drive : 500 GB, Screen Resolution : 1600×900, Video Card : Intel GMA 4500MHD, Video Memory : 1759 MB, Battery Life : 5 hour, Optical Drive : DVD +/- RW, Garansi : 1 Tahun, WIFI : Ada, Webcam : Integrated, Memory Card Reader : Multi-in-1 Card Reader, Audio : Integrated, Height : 1,4 In,  Weight : 7,4 lbs, Ukuran Layar : 17,3 in,Operating System : Windows 7 Premium  . Harga : $ 649,96

7. Peringkat Ketujuh HP PROBOOK 5310m

SPESIFIKASI : Processor : Intel Core 2 Duo, Memory : 2 GB, Hard Drive : 320 GB, Screen Resolution : 1366×768, Video Card : Intel GMA 4500MHD, Video Memory : 256 MB, Battery Life : 5 hour, Optical Drive : DVD +/- RW, Garansi : 1 Tahun, WIFI : Ada, Webcam : 2,0 MP, Memory Card Reader : SD Memory Card, Audio : Integrated, Height : 0,9 In,  Weight : 3,7 lbs, Ukuran Layar : 13,3 in, Operating System : Windows 7 Pro Harga : $ 699,00

8. Peringkat Kedelapan HP COMPAQ 6535b

SPESIFIKASI :

Processor : AMD Turion X2, Memory : 2 GB, Hard Drive : 250 GB, Screen Resolution : 1280×800, Video Card : ATI Radeon HD 3200, Video Memory : 256 MB, Battery Life : 4,5 hour, Optical Drive : DVD +/- RW, Garansi : 1 Tahun, WIFI : Ada, Webcam : Optional, Memory Card Reader : SD Memory Card, Audio : 24 bit DAC, Height : 1,3 In,  Weight : 5,3 lbs, Ukuran Layar : 15,4 in,Operating System : Windows Vista Buisness  . Harga : $ 699,00

9. Peringkat Kesembilan SONY VAIO BZ SERIES

SPESIFIKASI : Processor : Intel Core 2 Duo P8700, Memory : 4 GB, Hard Drive : 320 GB, Screen Resolution : 1280×800, Video Card : Intel 4500 MHD, Video Memory : 1759 MB, Battery Life : 5 hour, Optical Drive : DVD +/- RW, Garansi : 1 Tahun, WIFI : Ada, Webcam : Integrated, Memory Card Reader : SD Memory Card, Audio : Integrated, Height : 1,2 In,  Weight : 5,8 lbs, Ukuran Layar : 15,4 in, Operating System : Windows 7 Premium 64bit . Harga : $ 969,00

10. Peringkat Kesepuluh DELL INSPIRON 17

SPESIFIKASI :

Processor : Intel Core 2 Duo T6600, Memory : 4 GB, Hard Drive : 500 GB, Screen Resolution : 1920×1200, Video Card : Intel GMA X4500HD, Video Memory : 256 MB, Battery Life : 4,5 hour, Optical Drive : DVD +/- RW, Garansi : 1 Tahun, WIFI : Ada, Webcam : 1,3 MP, Memory Card Reader : 7-in-1 Card reader, Audio : Integrated, Height : 1,6 In,  Weight : 8,7 lbs, Ukuran Layar : 17,3 in, Operating System : Windows 7 Premium 64bit .

Harga : $ 649,99

resume 2

Proseccor dan fungsinya

Sep 12, '08 2:18 AM for everyone

Unit Processor berfungsi sebagai "otak" dan "Badan" dari sistem komputer yang bertugas memproses instruksi program, menghubungkan serta mengatur lalulintas data pada seluruh sistem. Komponen penyusun unit processor terdiri atas:
1. Processor
2. Motherboard
3. Memory
4. Power Supply
5. Casing

Unit Processor > Processor

Processor atau CPU (Central Processing Unit) merupakan otak dari komputer yang melakukan pemerosesan dan operasi perhitungan dan logika terhadap instruksi program yang diberikan ke komputer.

Chip processor dibuat dari keping silikon murni sebesar kuku jari berisi rangkaian terintegrasi dari ribuan hingga jutaan transistor yang mengimplementasikan fungsi dari processor. Rangkaian processor dihubungkan dengan kaki-kaki yang terdapat di bawah chip untuk jalur komunikasi sinyal masuk dan keluar dari rangkaian.

Kinerja dari setiap jenis processor bervariasi dan dipengaruhi oleh faktor-faktor berikut:

• Kecepatan Clock
• Lebar register/data bus internal
• Lebar data bus eksternal
• Kapasitas cache memori (L1 dan L2)

Unit Processor > Motherboard

Motherboard atau main board adalah papan sirkuit terbesar pada komputer dan merupakan "Badan" yang menghubungkan seluruh unit pada sistem komputer.

Komponen pokok pada motherboard terdiri dari:

• Socket/Slot processor
• Chipset (Northbridge dan Southbridge)
• Super I/O Chip
• ROM BIOS
• Socket memory (SIMM/DIMM/RIMM)
• Slot Bus (Jenis ISA/PCI/AGP)
• Voltage Regulator
• Baterry CMOS

Contoh Diagram Motherboard salah satu produk Intel:

Motherboard dibedakan menurut tipe processor yang didukung dan form factor (bentuk dan ukuran) dari motherboard. Dari socket/slot processor yang terpasang dapat diketahui jenis processor yang sesuai untuk motherboard tersebut.

Form factor motherboard terdiri dari jenis:

• Baby AT
• Full Size AT
• LPX
• ATX
• Micro ATX
• NLX
• WTX
• Flex ATX

Unit Processor > Memory

Memori merupakan "ruang kerja" dari processor untuk menempatkan instruksi dan data dari program yang sedang dioperasikan dan menyimpan kembali hasil dari eksekusi program.

Jenis memori terdiri dari:
A. ROM (Read Only Memory)
B. RAM (Random Access Memory)

Unit Processor > Memory > ROM

Memori jenis ROM umumnya hanya dapat dibaca saja dan bersifat peranen atau nonvolatie (tidak hilang bila listrik mati).

ROM dipakai untuk menyimpan program rutin untuk proses booting komputer sehingga dapat langsung diakses dan dijalankan oleh processor.

Chip ROM terdapat pada motherboard (ROM BIOS) dan beberapa jenis adapter card seperti video card, SCSI card, EIDE card dan beberapa network card.

ROM BIOS pada motherboard berisi empat program booting pokok yakni:

1. POST (Power On Self Test), untuk menguji apakah komponen sistem bekerja normal.
2. CMOS Setup, untuk mengatur nilai parameter konfigurasi sistem.
3. Bootstrap loader, untuk mencari dan memuat sistem Operasi ke komputer.
4. BIOS (Basic Input Output System), berisi kumpulan program pengendali piranti standar yang disalin dari ROM pada adapter card untuk mengoperasikan piranti yang terlibat aktif sewaktu proses booting seperti monitor dan keyboard.

Jenis chip ROM terdiri dari:

• ROM
• PROM (Programmable ROM)
• EPROM
• EEPROM (Erasable PROM)

Unit Processor > Memory > RAM

RAM digunakan untuk menyimpan data dan instruksi dari software yang sedang dioperasikan oleh komputer.

Jenis RAM terdiri dari:

• SDRAM (Statis RAM)
• DRAM (Dinamic RAM)

DRAM disebut memori dinamis karena harus direcharge (diperbaharui muatan listriknya) secara periodik karena pengaruh sifat kebocoran muatan yang dimiliki oleh kapasitor yang dipakai untuk membuat sel-sel memori dari DRAM. Kelebihan DRAM adalah lebih murah dan lebih mudah rangkaiannya sehingga satu chip DRAM dapat memuat sel bit data jauh lebih besar dari SRAM.

SRAM tidak perlu direcharge seperti DRAM karena memakai desain dengan transistor. Kelebihan SRAM adalah akses data lebih cepat dari DRAM dan lebih stabil menyimpan data.

SDRAM digunakan pada cache memori internal (L1) dan memori eksternal (L2) dari prosesor. Sedangkan DRAM dipakai pada chip penyusun modul memori yang terpasang di motherboard.

DRAM dapat dikatagorikan menurut metode akses datanya atas:

• FPM (Fast Page Mode)
• EDO (Extended Data Out)
• BEDO (Burst EDO)
• SDRAM (Synchronous DRAM)
• RDRAM (Rambus DRAM)
• DDR SDRAM (Double Data Rate SDRAM)

Chip DRAM dirangkai dalam modul memori kemudian dipasang pada slot memori di motherboard. Jenis modul memori DRAM terdiri dari:

• SIMM (Single Inline Memory Module), dengan jenis 30pin (Data 8 bit + 4 bit parity optional)
• DIMM (Dual Inline Memori Module), dengan jenis 168 pin.

Unit Processor > Power Supply

Fungsi dari power supply adalah mengubah supply daya liatrik AC dari luar ke tegangan DC +3,3V, +5V, +12V dan -12V sesuai kebutuhan dari berbagai komponen pada sistem komputer.

Power supply terdiri dari 3 jenis form faktor, yakni:

• LPX
• ATX
• SFX

Unit Processor > Casing

Casing merupakan kontak penutup dari logam yang melindungi motherboard, power supply, diskdrives, adapter card dan piranti internal lainnya.

Jenis form factor dari casing terdiri dari:

• Full Tower
• Mini disk
• Desktop
• Slimline

Unit Bus

Bus adalah jalur komunikasi data yang menghubungkan seluruh sistem komputer. Struktur bus terdiri dari beberapa tingkatan yang merujuk pada kecepatan jalur bus. Setiap piranti terhubung ke salah satu bus yang ada.

Komponen penyusun unit bus terdiri dari jalur-jalur komunikasi untuk sinyal data, alamat dan kontrol, chip untuk pengendali operasi bus dan konektor berupa socket/slot ekspansi.

Tingkatan bus terdiri dari:

1. Processor Bus
2. Memory Bus
3. I/O Bus

Unit Bus > Processor Bus

Processor bus merupakan tingkatan bus yang tercepat karena beroperasi pada kecepatan external dari processor, umumnya berkisar 66,75 atau 100 MHz.

Fungsi processor bus ialah menyediakan jalur komunikasi antara processor dengan chipset (Northbridge) dan cache memori external (L2).

Unit Bus > Memory Bus

Memory bus digunakan untuk mentransfer informasi antara CPU dan modul memomi utama (DRAM). Chipset Northbridge bertindak sebagai pengatur operasi dari memori bus.

Unit Bus > I/O Bus

I/O bus merupakan jalur komunikasi sistem komputer dan piranti I/O. Dengan adanya I/O bus memungkinkan pengguna menambahkan piranti I/O atau kartu antarmuka/adapter card ke slot ekspansi untuk meningkatkan kemampuan kemampuan komputer.

setiap I/O bus dikendalikan oleh Chipset atau Super I/O chip yang memiliki mekanisme pengaturan I/O bus serta menghubungkannya ke processor bus.

Chipset terdiri dari dua unit chip, yaitu:

• Northbridge: untuk mengatur koneksi antara processor bus high speed (66-100MHz) dengan PCI Bus (33MHz) dan AGP Bus (66Mhz) yang kecepatannya lebih rendah.
• Southbridge: merupakan penghubung antar antar PCI bus dengan ISA bus (8Mhz) atau bus lain yang jauh lebih rendah kecepatannya.

Jenis I/O bus terdiri dari:

Serial Paralel IDE SCSI ISA MCA EISA

VESA Local Bus (VL-bus) PCI Local Bus AGP PC-Card (atau PCMCIA) FireWire (Standars IEEE-1394) USB

Perbedaan anatara setiap jenis I/O bus terletak pada jumlah data yang ditrasfer pada satu satuan waktu dan kecepatan transfer data.

Piranti Penyimpanan

Piranti Penyimpanan berfungsi menyimpan file-file dari sistem Operasi, Program Aplikasi dan data secara permanen.

Processor mengambil program dan data yang akan dioperasikan dari piranti penyimpanan dan menyalin ke memori untuk dieksesusi. Setelah selesai dioperasikan file disimpan kembali (save) ke media penyimpanan.

Piranti Penyimpanan dapat dikatagorikan menurut teknologi yang digunakan atas:

• Piranti Magnetik
• Piranti Optik

Piranti Penyimpanan > Piranti Magnetik

Bit-bit data disimpan pada piranti magnetik dengan membuat pola magnetisasi pada partikel-partikel logam yang melapisi disk penyimpan sesuai dengan aliran bit data yang masuk.

Jenis piranti magnetik terdiri dari:

• Harddisk
• Floppy disk
• Removable

Piranti Penyimpanan > Piranti Magnetik > Harddisk

Harddisk memiliki 2 hingga 11 keping disk penyimpan data yang terbuat dari alumunium atau gelas dan dilapisi dengan oksida besi.

Susunan disk dibagi dalam beberapa daerah penyimpanan yakni silinder, track, dan sektor seperti terlihat di gambar. Setiap area penyimpanan diberi alamat dengan kode nomor.

• Kinerja harddisk terkait oleh beberapa faktor: kecepatan putar disk, umumnya 5400, 7200, atau 10.000 rpm.
• Kapasitas penyimpanan harddisk.

Data pada harddisk dibaca atau ditulis dengan menggerakkan head baca/tulis yang terdapat pada setiap sisi disk melintasi permukaan disk ke lokasi track data.

Komponen penyusunan harddisk terdiri dari:

• Disk penyimpan
• Papan rangkaian
• Head baca/tulis
• Kabel dan konektor
• Penggerak head
• Motor pemutar
• Pengaturan setting (Jumper dan switch)

Piranti Penyimpanan > Piranti Magnetik > Floppy disk drive

Sistem floppy disk drive memiliki dua elemen terpisah yakni floppy diskete dan disk drive. Data disimpan dalam disket yang mudah dibawa. Untuk membaca/menulis data, disket harus dimasukkan ke disk drive.

Disk drive memiliki dua head tulis baca, satu untuk tiap sisi disket. Disk diputar pada drive dengan kecepatan 300 atai 600 rpm. Head bergerak secara tangensial ke lokasi track data untuk membaca/menulis data.

Jenis floppy disk drive terdiri dari:

• 3 1/2 inch, 1,44 MB drive
• 3 1/2 inch, 2,88 MB drive
• 5 1/4 inch, 1,2 MB drive

Piranti Penyimpanan > Piranti Magnetik > Removable disk

Removable disk adalah piranti penyimpanan yang mudah dipindah, umumnya berkapasitas tinggi dan dihubungkan lewat I/O port external berjenis USB, IDE, SCSI atau paralel.

Jenis dasar removable media ada dua yakni disk dan tape. Prinsip kerja media disk mirip dengan harddisk sedangkan teknologi media tape mengadopsi prinsip kaset audio.

Media disk lebih populer dan ada beberapa jenis seperti:

• Iomega Zip Drive
• 3M LS 120
• Bernoulli Drive
• Jaz Drive
• Flash disk

Jenis media tape seperti:

• QIC (Quarter Inch Cartridge)
• DAT (Digital Audio Tape)
• DLT (Digital Linear Tape)
• Exabyte 8mm tape
• Travan Cartridge Tape

Piranti Penyimpanan > Piranti Optik

Piranti Optik menggunakan CD (Compact Disc) sebagai media penyimpanan data dengan sinar laser untuk menulis/membaca data.

CD terbuat dari wafer polikarbon dengan bagian tengah berisi lapisan film metalik dari campuran alumunium yang merupakan media penyimpanan data.

Data disimpan sebagai deretan pit (lubang) dan land (dataran) pada lapisan film alumunium. Sinar laser energi rendah diarahkan ke film akan terdifusi bila mengenai pit dan dipantulkan sempurna oleh land. Sensor cahaya mengumpulkan pola pantulan dari sinar laser dan selanjutnya prosesor mengubah pola pantulan menjadi data.

Jenis CD drive terdiri dari:

• CD-ROM hanya dapat dibaca saja . Memiliki kapasitas 550-682B
• CD-R (CD-Recordable) dapat ditulis sekali saja selanjutnya dapat dibaca.
• CD-RW (CD-Rewritable), dapat dibaca/tulis dengan tak terbatas.
• DVD (digital Versatile Disc), memiliki kapasitas paling rendah 4,7GB untuk jenis single sided, single layer.

Piranti I/O

Piranti I/O (Input/Output) dihubungkan ke sistem komputer lewat I/O bus dan memiliki fungsi khusus untuk memberi masukkan data atau mengolah data atau mengolah data keluaran dari komputer.

Jenis Piranti I/O yang umum terdapat pada komputer PC terdir dari:

1. Monitor
2. Keyboard
3. Mouse
4. Printer
5. Scanner

Piranti I/O > Monitor

Monitor adalah piranti pokok pada setiap komputer yang memberikan informasi visual pada pengguna dari hasil eksekusi program yang terjadi di dalam komputer.

Jenis monitor dibedakan menurut:

• Teknologi layar, yakni CRT dan LCD
• Ukuran diagonal layar, yakni: 14, 15, 17 dan 21 inch.
• Resolusi dalam pixel, yakni jumlah elemen gambar (pixel) (arah horisontal x vertikal). Umumnya 640x480, 800x600, 1024x768, 1280x1024 dan 1600x120.
• Dot pitch, jarak antara pixel berkisar dari 0,25 hingga 0,30mm.
• Refresh rate, frekuensi penggambaran ulang tampilan layar setiap detik, berkisar dari 43 hingga 150Hz.

Piranti I/O > Keyboard

Keyboard merupakan piranti I/O pokok untuk memberi masukkan perintah dan data pada komputer.

Keyboard dibedakan menurut jumlah dan kelengkapan fungsi tombol yang tersedia atas:

• 101-key Enhanced
• 104-key Windows
• 83-key PC dan XT (jenis lama)
• 84-key AT (jenis lama)

Konektor untuk menghubungkan keyboard ke komputer terdiri dari jenis:

• 5 pin DIN, pada motherboard dengan form factor Baby_AT
• 6 pin min DIN, dipakai pada komputer PS/2 dan PC dengan motherboard LPX, ATX dan NLX

Piranti I/O > Mouse

Mouse merupakan piranti penunjuk (pointing devices) yang digunakan untuk memberi perintah masukkan pada komputer yang menggunakan Sistem Operasi dengan antar muka grafis (GUI).

Pengguna menggerakkan mouse pada permukaan datar untuk memindahkan kursor serta memilih daerah tertentu atau elemen gambar yang ditampilkan di layar monitor.

Jenis konektor untuk menghubungkan mouse ke komputer, antara lain:



• Serial, jenis jantan 9 pin atau 25 pin
• PS/2
• USB

Piranti I/O > Printer

Printer berfungsi membuat salinan berupa cetakan (hard copy) dari file dokumen atau gambar.

Kualitas printer dinilai dari tingkat resolusi yang diukur dalam dpi (dot per inch), yakni banyaknya titik yang bisa dibuat dalam satu inci garis lurus. Umumnya printer memiliki tingkat resolusi yang sama pada arah horisontal dan vertikal, contoh 300x300 dpi.

Jenis printer terdiri dari:

Laser, bekerja seperti mesin foto copy dengan membuat versi elektrostatis dari objek pada drum peka cahaya yang kemudian disemprot dengan toner. Polatoner pada drum dipindahkan ke kertas.

Inject, menggunakan tinta yang disemprot dari nozzle berukuran halus.

Dot matrix, memakai pin yang ditekan pada pita bertinta untuk membuat pola cetakan pada kertas.

Piranti I/O > Scanner

Scanner berfungsi mengubah berbagai jenis photo dan dokumen cetak ke format yang dapat dibaca dan disimpan pada komputer.

Jenis scanner terdiri dari:

• Handheld
• Sheet fed
• Slide
• Photo
• Drum

Piranti Antarmuka

Piranti Antarmuka (Interface card) atau adapter card berbentuk papan rangkaian elektronik yang dipasang pada slot ekspansi yang berfungsi untuk menambahkan atau meningkatkan kemampuan tertentu dari komputer.

Jenis kartu antarmuka yang umum ialah:

• Sound Card
• Video Card
• Modem
• Network Card

Piranti Antarmuka > Sound Card

Fungsi sound card ialah menambahkan kemampuan pengolahan file suara pada komputer serta mengatur komunikasi anata komputer dengan piranti audio seperti speaker dan microphones.

Sound Card dilengkapi dengan berbagai port untuk menghubungkan piranti audio seperti: speaker, microphone, piranti midi serta joystick.

Piranti Antarmuka > Video Card

Video Card berfungsi sebagai antarmuka yakni mengolah sinyal data dari komputer menjadi tampilan pada layar monitor.

Komponen pada video card terdiri dari:

• Video Bios
• Video Processor
• Video Memory
• DAC (Digital Analog Conventer)
• Bus Connector
• Videi Driver

Jenis standar teknologi monitor pada video card terdiri dari:

• MDA (Monochrome Display Adapter)
• HCG (Hercules Graphics Card)
• CGA (Color Graphics Adapter)
• AGA (Enhanced Graphics Adapter)
• VGA (Videi Graphics Adapter)
• SVGA (Super VGA)
• XGA (Extended Graphics Array)

Piranti Antarmuka > Modem

Modem (MOdulator/DEModulator) berfungsi untuk mengubah data digital dari komputer menjadi sinyal analog yang sesuai untuk dikirim lewat jalur telepon (proses modulasi) dan kebalikkannya yakni mengubah sinyal analog yang diterima dari jalur telepon ke data digital untuk komputer (proses modulasi).

Penggunaan umum dari modem untuk koneksi ke internet lewat jalur dial up telepon (PSTN). Untuk itu modem dilengkapi dengan port untuk menghubungkan kabel telepon.

Jenis modem dibedakan menurut:

• Instalasinya, digolongkan atas modem internal dan external.
• Protokol komunikasi, misal V.21, V.34, V.32 dan V.90

Piranti Antarmuka > Network interface Card

Network interface (NIC) digunakan untuk menghubungkan komputer dalam jaringan lokal.

Jenis NIC dan sistem koneksi kabel jaringan bervariasi menurut teknologi jaringan yang digunakan.

Teknologi jaringan lokal antara lain:

• Ethernet
• Fast Ethernet
• Token Ring
• ARCnet
